Sazonalidade

ME607 - Séries Temporais

Prof. Carlos Trucíos
ctrucios@unicamp.br

Instituto de Matemática, Estatística e Computação Científica (IMECC),
Universidade Estadual de Campinas (UNICAMP).

Agenda

• Introdução
• Sazonalidade
• Identificação de padrões sazonais
• Ferramentas úteis no R
• Periodograma

Introdução

Introdução

• Sazonalidade, quando existente, desempenha um papel importante na modelagem e previsão da série temporal.
• Por isso, focar em métodos de identificação de padrões sazonais é de vital importância.
• Nesta aula, focaremos em:
  • Padrões de sazonalidade simples e múltiplos
  • Métodos descritivos para identificar padrões de sazonalidade
  • Ferramentas de visualização de dados para explorar e identificar padrões de sazonalidade
  • Periodograma

Sazonalidade

Sazonalidade

Existe uma forte relação entre a frequência da série e seu padrão sazonal.

Período

Unidade regular e repetitiva de tempo que divide a série temporal em subconjuntos consecutivos e igualmente longos (por exemplo, para séries mensais, um período completo seria um ano).

Frequência

É o tamanho ou número de unidades do período da série. Por exemplo:

• Para séries trimestrais, a frequência é 4.
• Para séries mensais, a frequência é 12

• É de se esperer que em dados mensais, o padrão sazonal se repita de 12 em 12 meses.
• É de se esperar que em dados trimestrais, o padrão sazonal se repita de 4 em 4 trimestres.
• É de se esperar que em dados diários, o padrão sazonal se repita de 7 em 7 dias

Sazonalidade

• Em muitos casos os padrões sazonais são únicos, mas eles não precisam ser únicos.
• De fato, o período sazonal pode ser dividido em:

  • Padrão sazonal único: quando existe apenas um único padrão sazonal.

  • Padrão sazonal múltiple: quando existe mais do que um único padrão sazonal

Consegue imaginar em quais casos poderiamos ter múltiplos padrões sazonais?

• Usualmente, múltiples padrões sazonais acontecem em dados de alta frequêcia (dados diários, de hora em hora, de 30 em 30 minutos, etc.). Por exemplo:

  •   Consumo de energia elétrica

  •   Demanda de transporte público

  •   Vendas de varejo

Observação: em econometria e finanças, dados de alta frequência referem-se, geralmente, a dados X-minutos em X-minutos ou tick-by-tick apenas.

Sazonalidade

Dica de ouro

Séries temporais em baixa frequência, quando existente, costumam ter um padrão sazonal único. Já séries temporais de alta frequência, quando existente, costumam ter múltiplos padrões sazonais

Identificação de padrões sazonais

Identificação de padrões sazonais

• Identificar o(s) padrão (ões) sazonal(is) é de vital importância no processo de modelagem e previsão da série.
• A identificação nos ajudará na escolha do modelo a ser utilizado.
• Uma forma de idenfiticar o padrão sazonal é atraves de estatísticas descritivas.

Estatisticas descritivas para identificar padrões sazonais

Além do gráfico da série temporal, calcular medidas resumo para cada unidade de frequência da série ajuda na identificação. Por exemplo, se a frequência for 12 (dados mensais), calcular a média e desvio padrão por mês.

Identificação de padrões sazonais

• Dados I
• Dados II
• Dados III
• Gráfico I
• Estatísticas
• Gráfico II

library(TSstudio)
library(dplyr)
library(plotly)
data(USgas)
ts_info(USgas)

 The USgas series is a ts object with 1 variable and 238 observations
 Frequency: 12
 Start time: 2000 1
 End time: 2019 10

glimpse(USgas)

 Time-Series [1:238] from 2000 to 2020: 2510 2331 2051 1783 1633 ...

USgas

        Jan    Feb    Mar    Apr    May    Jun    Jul    Aug    Sep    Oct
2000 2510.5 2330.7 2050.6 1783.3 1632.9 1513.1 1525.6 1653.1 1475.0 1567.8
2001 2677.0 2309.5 2246.6 1807.2 1522.4 1444.4 1598.1 1669.2 1494.1 1649.1
2002 2487.6 2242.4 2258.4 1881.0 1611.5 1591.4 1748.4 1725.7 1542.2 1645.9
2003 2700.5 2500.3 2197.9 1743.5 1514.7 1368.4 1600.5 1651.6 1428.6 1553.2
2004 2675.8 2511.1 2100.9 1745.2 1573.0 1483.7 1584.9 1578.0 1482.2 1557.2
2005 2561.9 2243.0 2205.8 1724.9 1522.6 1534.1 1686.6 1695.1 1422.5 1428.2
2006 2165.3 2144.4 2126.4 1681.0 1526.3 1550.9 1758.7 1751.7 1462.1 1644.2
2007 2475.6 2567.0 2128.8 1810.1 1559.1 1555.2 1659.9 1896.1 1590.5 1627.8
2008 2734.0 2503.4 2278.2 1823.9 1576.4 1604.2 1708.6 1682.9 1460.9 1635.8
2009 2729.7 2332.5 2170.7 1741.3 1504.0 1527.8 1658.0 1736.5 1575.0 1666.5
2010 2809.8 2481.0 2142.9 1691.8 1617.3 1649.5 1825.8 1878.9 1637.5 1664.9
2011 2888.6 2452.4 2230.5 1825.0 1667.4 1657.3 1890.5 1891.8 1655.6 1744.5
2012 2756.2 2500.7 2127.8 1953.1 1873.8 1868.4 2069.8 2008.8 1807.2 1901.1
2013 2878.8 2567.2 2521.1 1967.5 1752.5 1742.9 1926.3 1927.4 1767.0 1866.8
2014 3204.1 2741.2 2557.9 1961.7 1810.2 1745.4 1881.0 1933.1 1809.3 1912.8
2015 3115.0 2925.2 2591.3 2007.9 1858.1 1899.9 2067.7 2052.7 1901.3 1987.3
2016 3091.7 2652.3 2356.3 2083.8 1965.8 2000.7 2186.6 2208.4 1947.8 1925.2
2017 2914.2 2340.6 2523.7 1932.5 1892.5 1910.9 2142.1 2094.3 1920.9 2032.0
2018 3335.0 2705.9 2792.6 2346.3 2050.9 2058.7 2344.6 2307.7 2151.5 2279.1
2019 3399.9 2999.2 2899.9 2201.1 2121.0 2115.2 2407.5 2437.2 2215.6 2472.3
        Nov    Dec
2000 1908.5 2587.5
2001 1701.0 2120.2
2002 1913.6 2378.9
2003 1753.6 2263.7
2004 1782.8 2327.7
2005 1663.4 2326.4
2006 1765.4 2122.8
2007 1834.5 2399.2
2008 1868.9 2399.7
2009 1776.2 2491.9
2010 1973.3 2714.1
2011 2031.9 2541.9
2012 2167.8 2503.9
2013 2316.9 2920.8
2014 2357.5 2679.2
2015 2249.1 2588.2
2016 2159.4 2866.3
2017 2357.7 3084.5
2018 2709.9 2993.1
2019

ts_plot(USgas, title = "US Monthly Natural Gas consumption", Ytitle = "Billion Cubic Feet", Xtitle = "Year", Xgrid = TRUE, Ygrid = TRUE)

USgas_df <- data.frame(year = floor(time(USgas)), month = cycle(USgas), USgas = as.numeric(USgas))
USgas_df$month <- factor(month.abb[USgas_df$month], levels = month.abb)
USgas_summary <- USgas_df |> group_by(month) |> summarise(media = mean(USgas), sd = sd(USgas))
USgas_summary

# A tibble: 12 × 3
   month media    sd
   <fct> <dbl> <dbl>
 1 Jan   2806.  309.
 2 Feb   2502.  223.
 3 Mar   2325.  241.
 4 Apr   1886.  175.
 5 May   1708.  194.
 6 Jun   1691.  216.
 7 Jul   1864.  261.
 8 Aug   1889.  237.
 9 Sep   1687.  242.
10 Oct   1788.  260.
11 Nov   2015.  284.
12 Dec   2543.  278.

plot_ly (data = USgas_summary, x = ~month, y = ~media, type = "bar", name = "Mean") |>
  layout (title = "USgas - Monthly Average", yaxis = list(title = "Mean", range = c(1500, 3000)))

Identificação de padrões sazonais

Se trabalharmos com séries temporais de alta frequência, o mesmo processo deve ser feito para cada frequência potencinal da série. Por exemplo:

• Dados I
• PPS
• Estatísticas
• Gráfico I
• Gráficos II
• Gráficos III
• Gráfico IV

library(UKgrid)
UKgrid <- extract_grid(type = "xts", columns = "ND", aggregate = "hourly", na.rm = TRUE)
ts_plot(UKgrid, title = "National Hourly Demand UK Grid", Ytitle = "Megawatts", Xtitle = "Year", Xgrid = TRUE, Ygrid = TRUE)

PPS: Possíveis Padrões Sazonais

• Como a série é de hora em hora, suspeitamos de padrões sazonais nos níveis

  •   dia (dividido em horas)

  •   Semana

  •   Mês

• Observação: Nas maiores granularidades (por exemplo, horas), um alto desvio padrão para determinados períodos, pode indicar a existência de mais um padrão sazonal. Essa alta variabilidade pode significar que o valor de interesse de distribui de forma diferente, em diferentes periodicidades.

library(lubridate)
library(xts)
UKgrid_df <- data.frame(time = index(UKgrid), UKgrid = as.numeric(UKgrid)) |>
  mutate(hour = hour(time),
         weekday = wday(time, label = TRUE, abbr = TRUE),
         month = factor(month.abb[month(time)], levels = month.abb))

UKgrid_hour <- UKgrid_df |> group_by(hour) |> summarise(media = mean(UKgrid, na.rm = TRUE), std = sd(UKgrid, na.rm = TRUE))
UKgrid_hour

# A tibble: 24 × 3
    hour  media    std
   <int>  <dbl>  <dbl>
 1     0 55622.  9259.
 2     1 54343.  9482.
 3     2 52920.  9485.
 4     3 51546.  9165.
 5     4 50509.  8557.
 6     5 51747.  8657.
 7     6 59048. 10489.
 8     7 68627. 13347.
 9     8 73581. 13003.
10     9 76320. 12557.
# ℹ 14 more rows

plot_ly(UKgrid_hour) |>
  add_lines(x = ~ hour, y = ~media, name = "Mean") %>%
  add_lines(x = ~ hour, y = ~std, name = "Standard Deviation", yaxis = "y2",
    line = list(color = "red", dash = "dash", width = 3)) %>%
  layout(title = "The UK Grid National Demand - Hourly Average vs. Standard Deviation",
    yaxis = list(title = "Mean"),
    yaxis2 = list(overlaying = "y",
      side = "right",
      title = "Standard Deviation"),
    xaxis = list(title="Hour of the day"),
    legend = list(x = 0.05, y = 0.9),
    margin = list(l = 50, r = 50))

UKgrid_df |>
  filter(hour == 3 | hour == 10) |>
  group_by(hour, weekday) |> summarise(media = mean(UKgrid, na.rm = TRUE), std = sd(UKgrid, na.rm = TRUE)) |>
  plot_ly (x = ~weekday, y = ~media, type ="bar", color = ~factor(hour)) %>%
  layout(title = "The Hourly Average Demand by Weekday",
    yaxis = list(title = "Mean"),
    xaxis = list(title = "Weekday"))

UKgrid_df |> group_by(hour, weekday) |> summarise(media = mean(UKgrid, na.rm = TRUE), std = sd(UKgrid, na.rm = TRUE)) |>
  plot_ly (x = ~weekday, y = ~media, type ="bar", color = ~factor(hour)) %>%
  layout(title = "The Hourly Average Demand by Weekday",
    yaxis = list(title = "Mean"),
    xaxis = list(title = "Weekday"))

UKgrid_df |>
  filter(hour == 3 | hour == 9 | hour == 15) |>
  group_by(hour, month) |> summarise(media = mean(UKgrid, na.rm = TRUE), std = sd(UKgrid, na.rm = TRUE)) |>
  plot_ly (x = ~month, y = ~media, type ="bar", color = ~factor(hour)) %>%
  layout(title = "The Hourly Average Demand by Month",
    yaxis = list(title = "Mean"),
    xaxis = list(title = "Month"))

Identificação de padrões sazonais

Além das estatísticas descritivas aplicadas em cada unidade de frequência, um gráfico de densidade por cada unidade de frequência pode ser bastante útil tambem.

• Gráfico I
• Gráfico II
• Obs
• Gráfico III

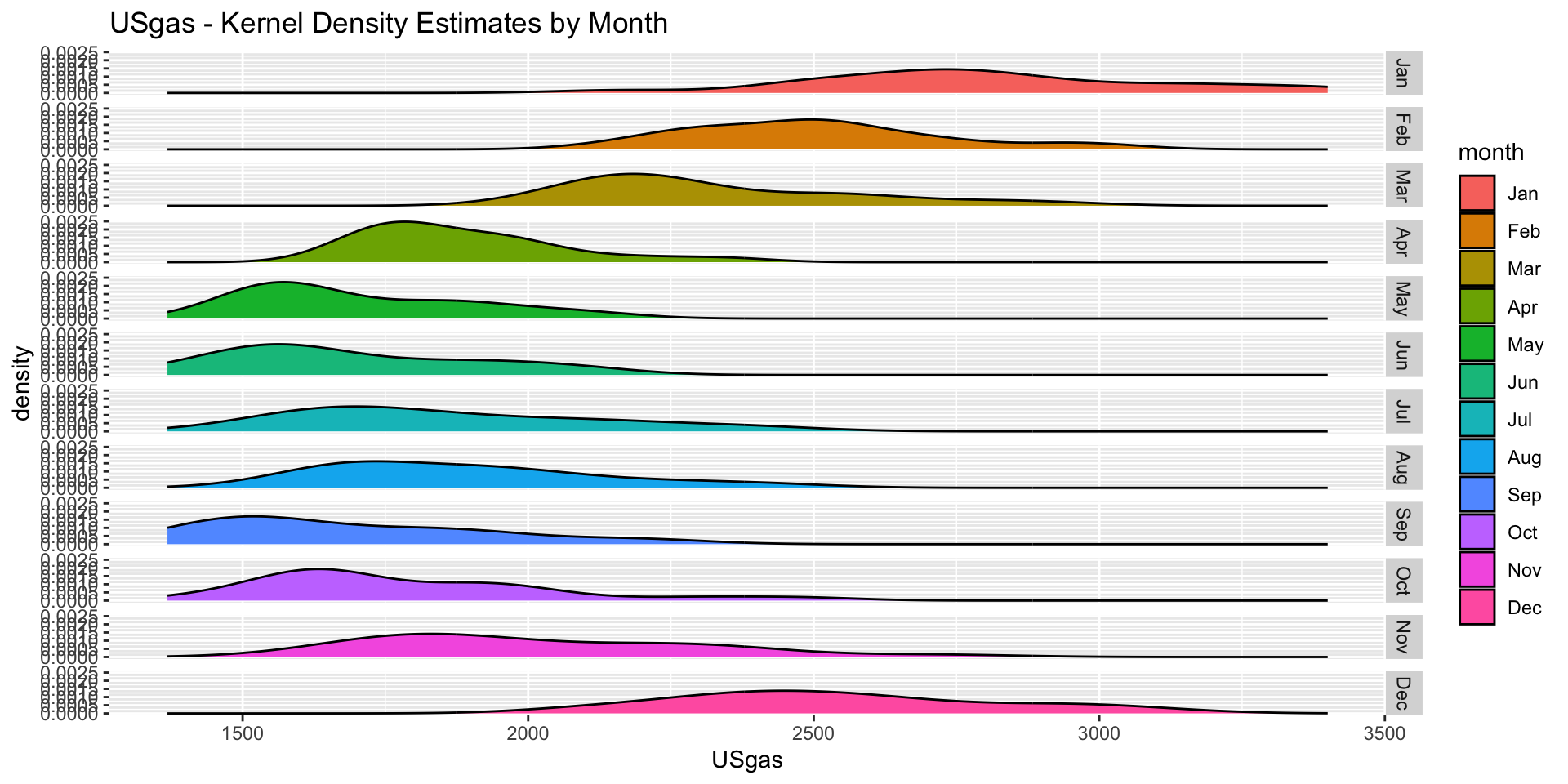

library(ggplot2)
ggplot(USgas_df, aes(x = USgas)) +
  geom_density(aes(fill = month)) +
  ggtitle("USgas - Kernel Density Estimates by Month") +
  facet_grid(rows = vars(as.factor(month)))

ts_plot(USgas)

• Existe uma tendência na série.
• Precisamos remove-la antes de analisar a sazonaldiade.

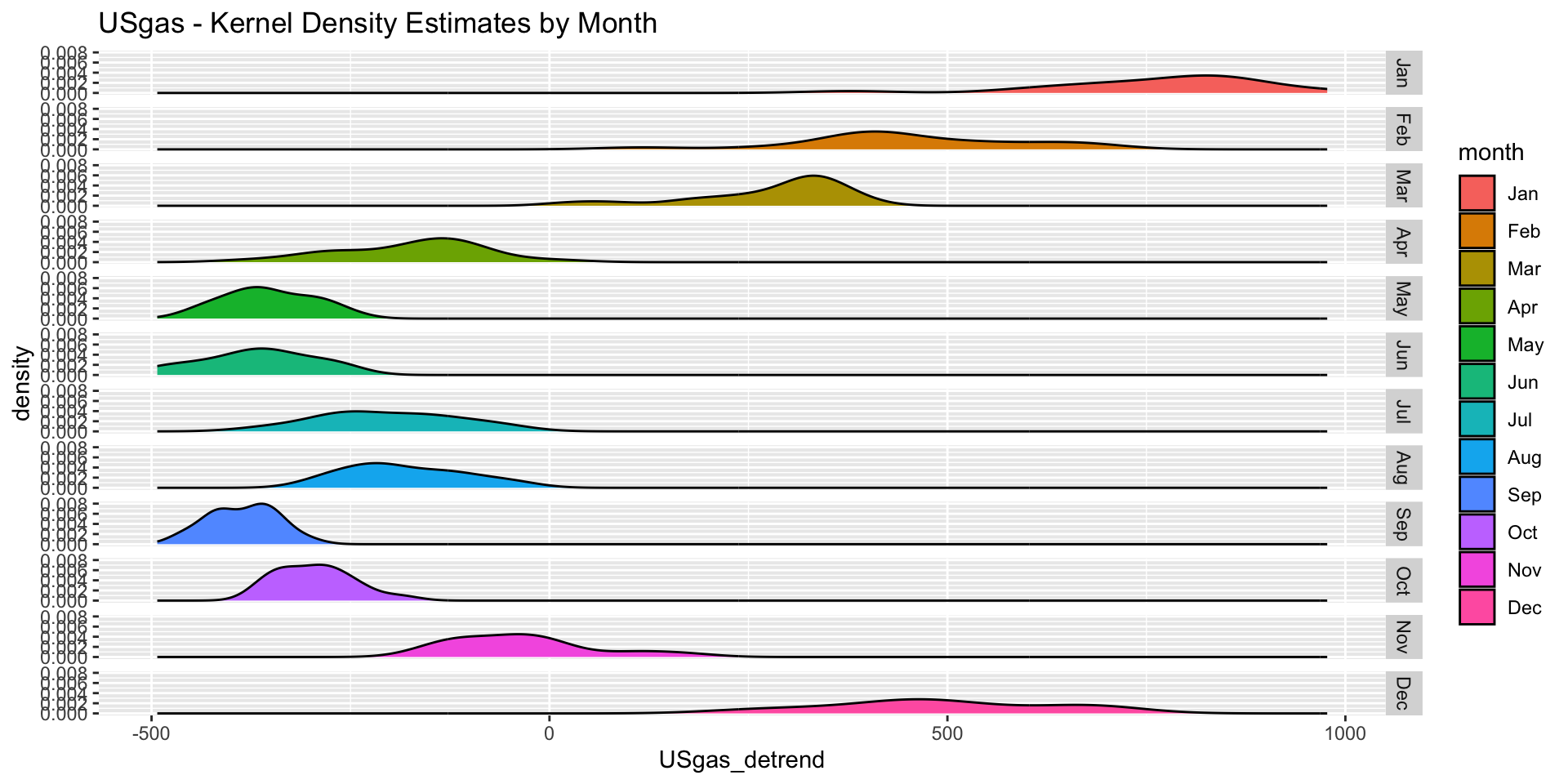

USgas_df$USgas_detrend <- USgas_df$USgas - decompose(USgas)$trend

ggplot(USgas_df, aes(x = USgas_detrend )) +
  geom_density(aes(fill = month)) +
  ggtitle("USgas - Kernel Density Estimates by Month") +
  facet_grid(rows = vars(as.factor(month)))

Observação

• A remoção da tendência da série acentua o efeito sazonal.
• No caso do exemplo, o padrão sazonal foi bastante claro (mesmo antes de remover a tendência).
• Porém, em alguns casos, o padrão sazonal pode ser dificil de identificar se não removermos primeiro a tendência.
• A recomendação é remover a tendência da série antes de tentar identificar o padrão sazonal.
• Quando a distribuição na maioria das unidades de frequência (cada mes, cada dia, cada hora) é plana com uma cauda longa, pode ser um indicativo de múltiplos padrões sazonais na série.

Identificação de padrões sazonais

• Gráfico I
• Obs
• Gráfico II
• Gráfico III

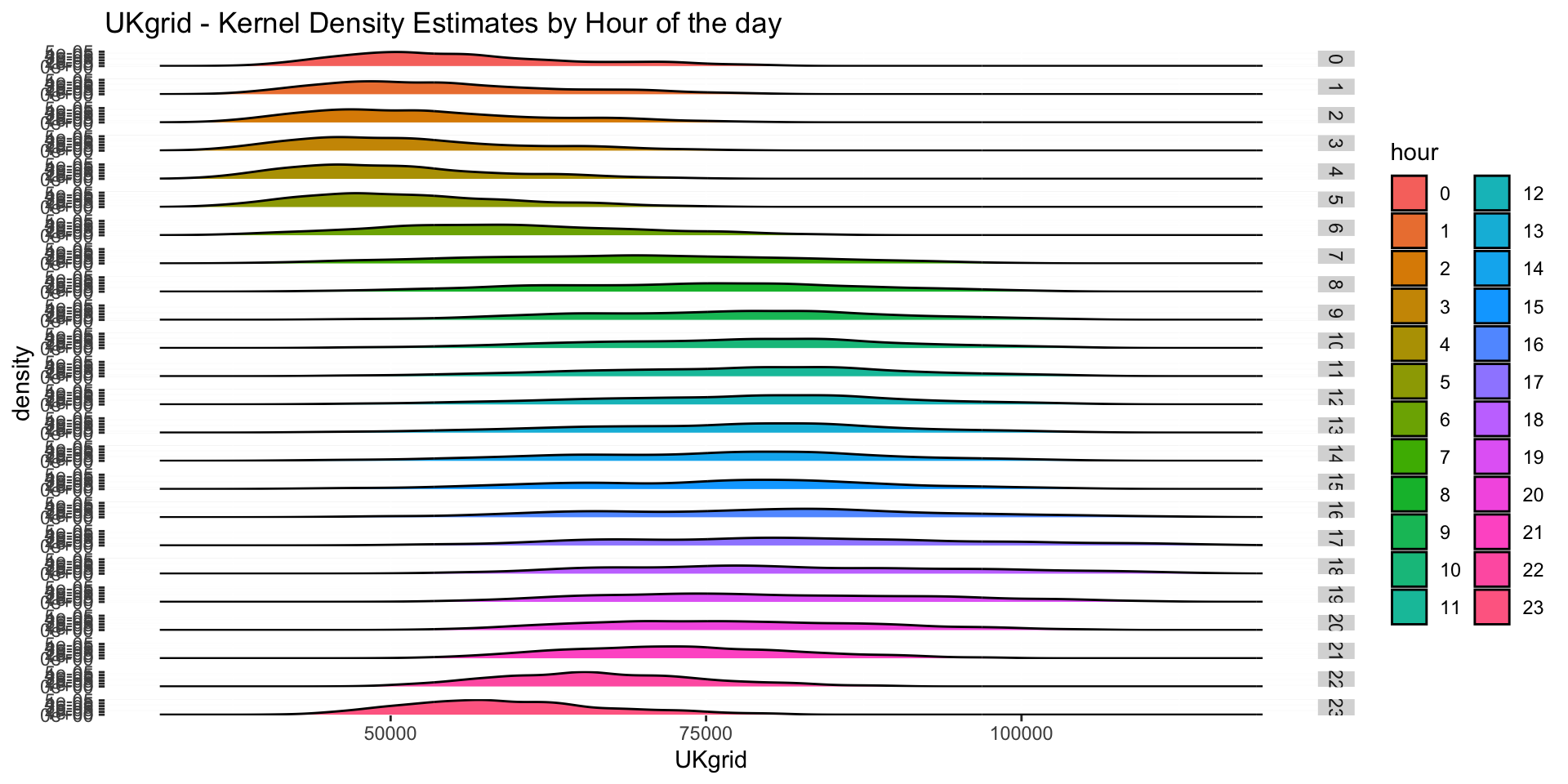

UKgrid_df$hour <- as.factor(UKgrid_df$hour)
ggplot(UKgrid_df, aes(x = UKgrid)) +
  geom_density(aes(fill = hour)) +
  ggtitle("UKgrid - Kernel Density Estimates by Hour of the day") +
  facet_grid(rows = vars(as.factor(hour)))

• Como já tinhamos visto, a distribuição da demanda de energia durante a madrugada é relativamente estável (por isso a densidade não é plana e nem tem caudas pessadas).
• Contudo, a distribuição da demanda de energia durante o dia tem um comportamento diferente: densidade plana e com caudas longas! O que pode indicar multiplos períodos sazonais.
• Para visualizar isto, se escolhermos algumas horas do dia e graficarmos a distirbuição da demanda de energia por dia da semana, deveriamos notar que, nas horas referentes à noite/madrugada os gráficos se sobrepoem. Já nas horas referentes ao dia, gráficos distinguiveis devem ser observados entre dias úteis e finais de semana.

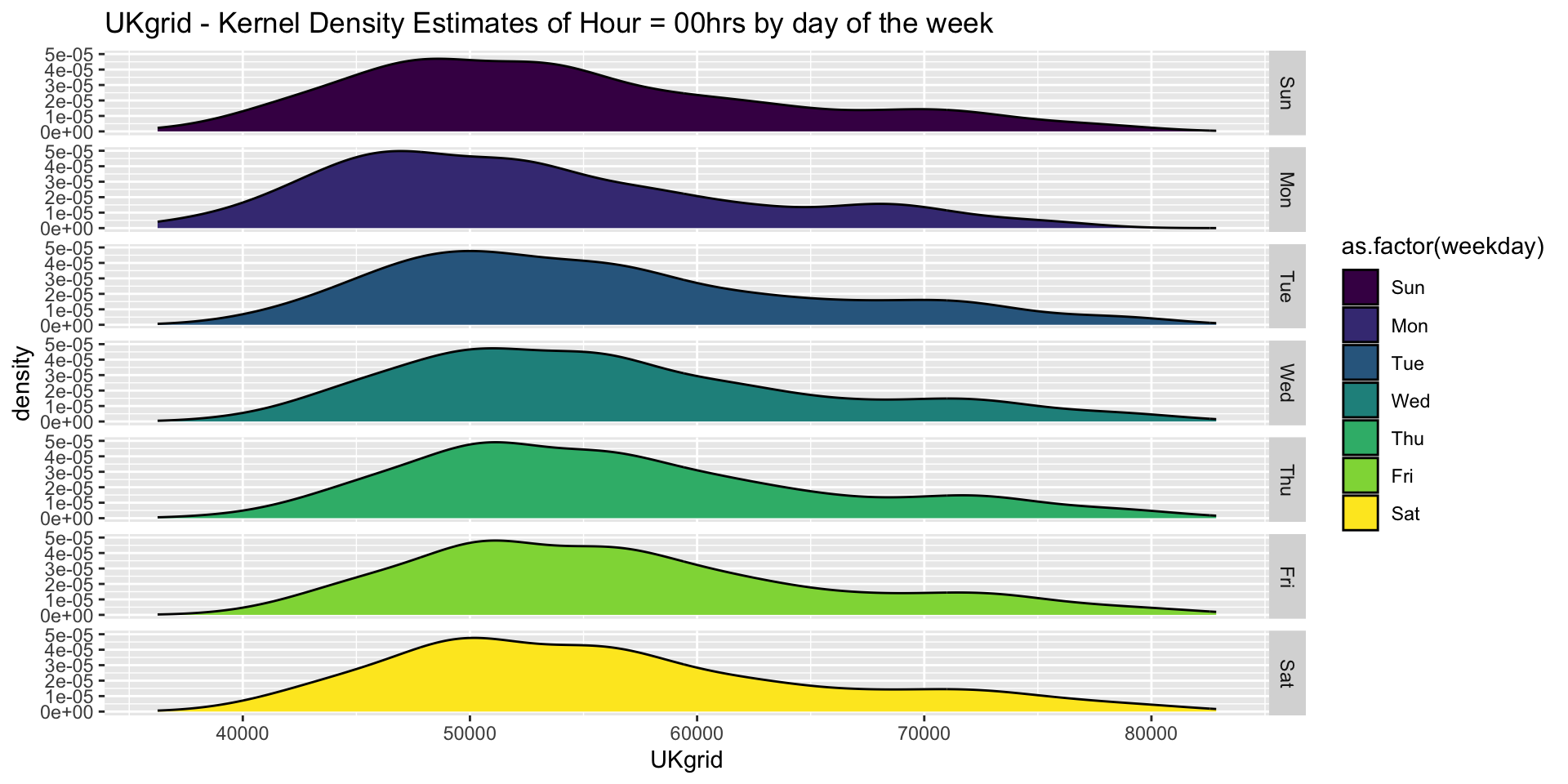

UKgrid_df$weekday <- as.factor(UKgrid_df$weekday)
UKgrid_df %>% dplyr::filter(hour == 0) %>%
  ggplot(aes(x = UKgrid)) +
  geom_density(aes(fill = as.factor(weekday))) +
  ggtitle("UKgrid - Kernel Density Estimates of Hour = 00hrs by day of the week") +
  facet_grid(rows = vars(as.factor(weekday)))

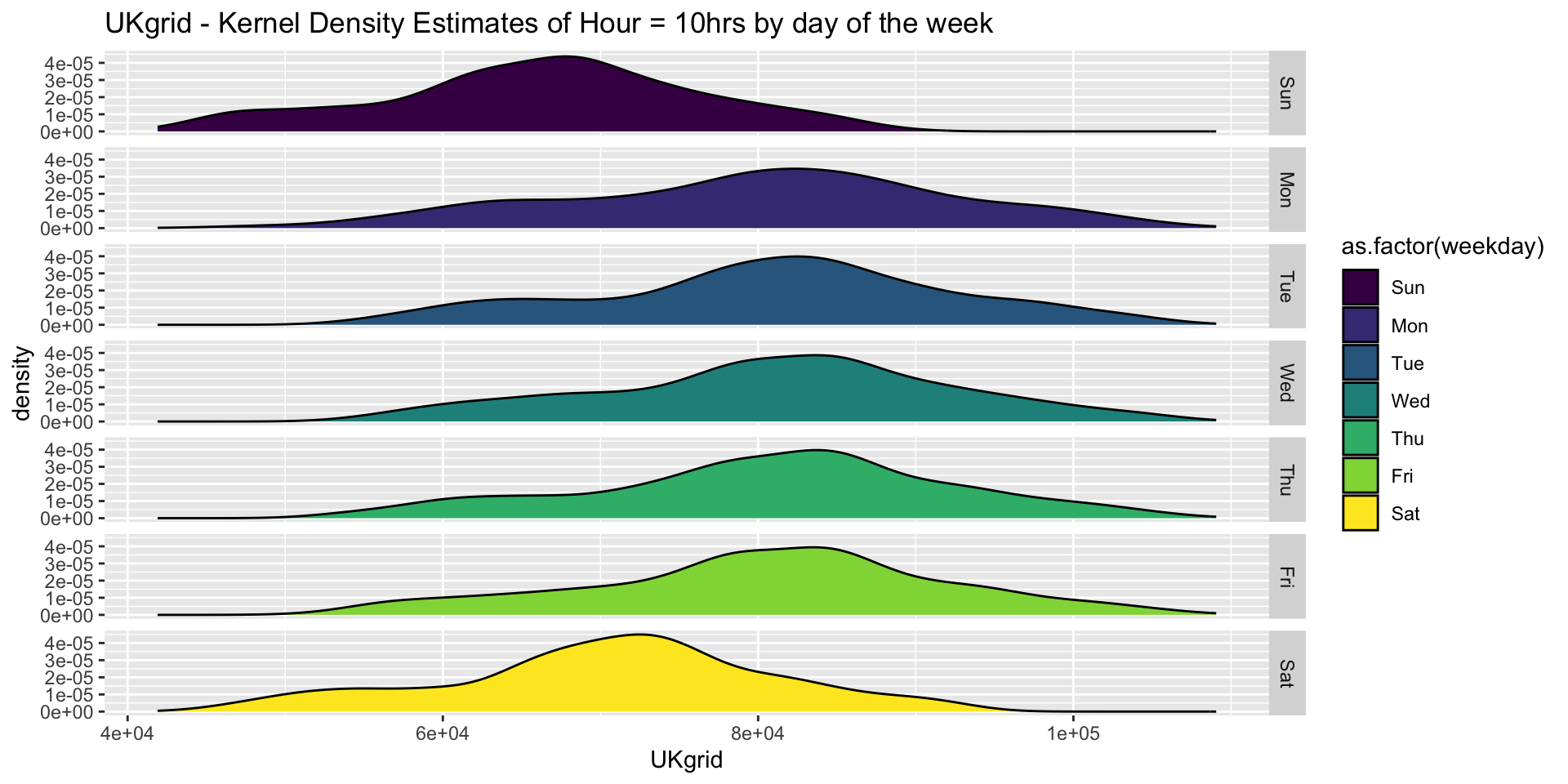

UKgrid_df$weekday <- as.factor(UKgrid_df$weekday)
UKgrid_df %>% dplyr::filter(hour == 10) %>%
  ggplot(aes(x = UKgrid)) +
  geom_density(aes(fill = as.factor(weekday))) +
  ggtitle("UKgrid - Kernel Density Estimates of Hour = 10hrs by day of the week") +
  facet_grid(rows = vars(as.factor(weekday)))

Ferramentas úteis no R

Ferramentas úteis no R

• USgas

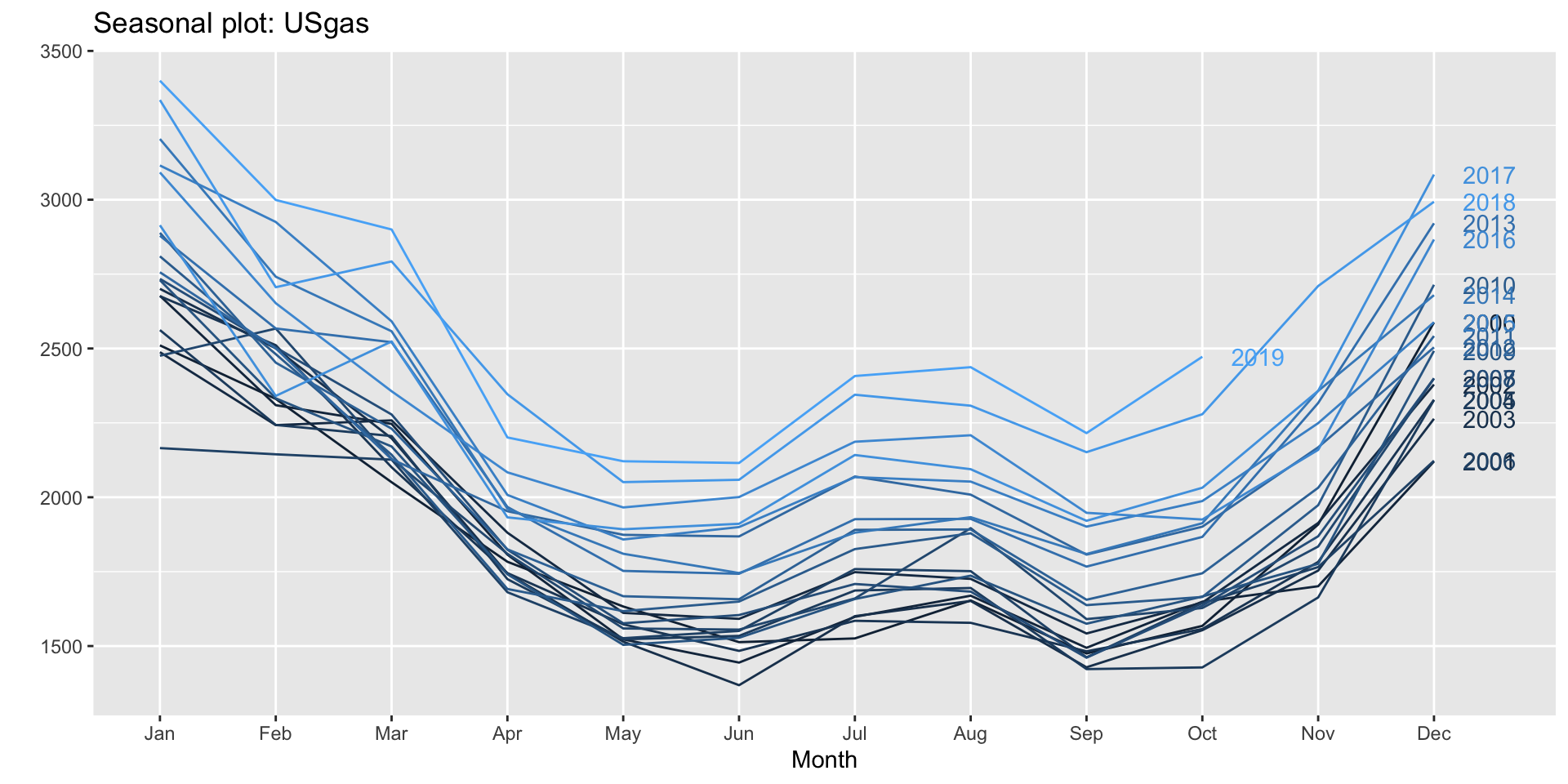

• ggseasonplot

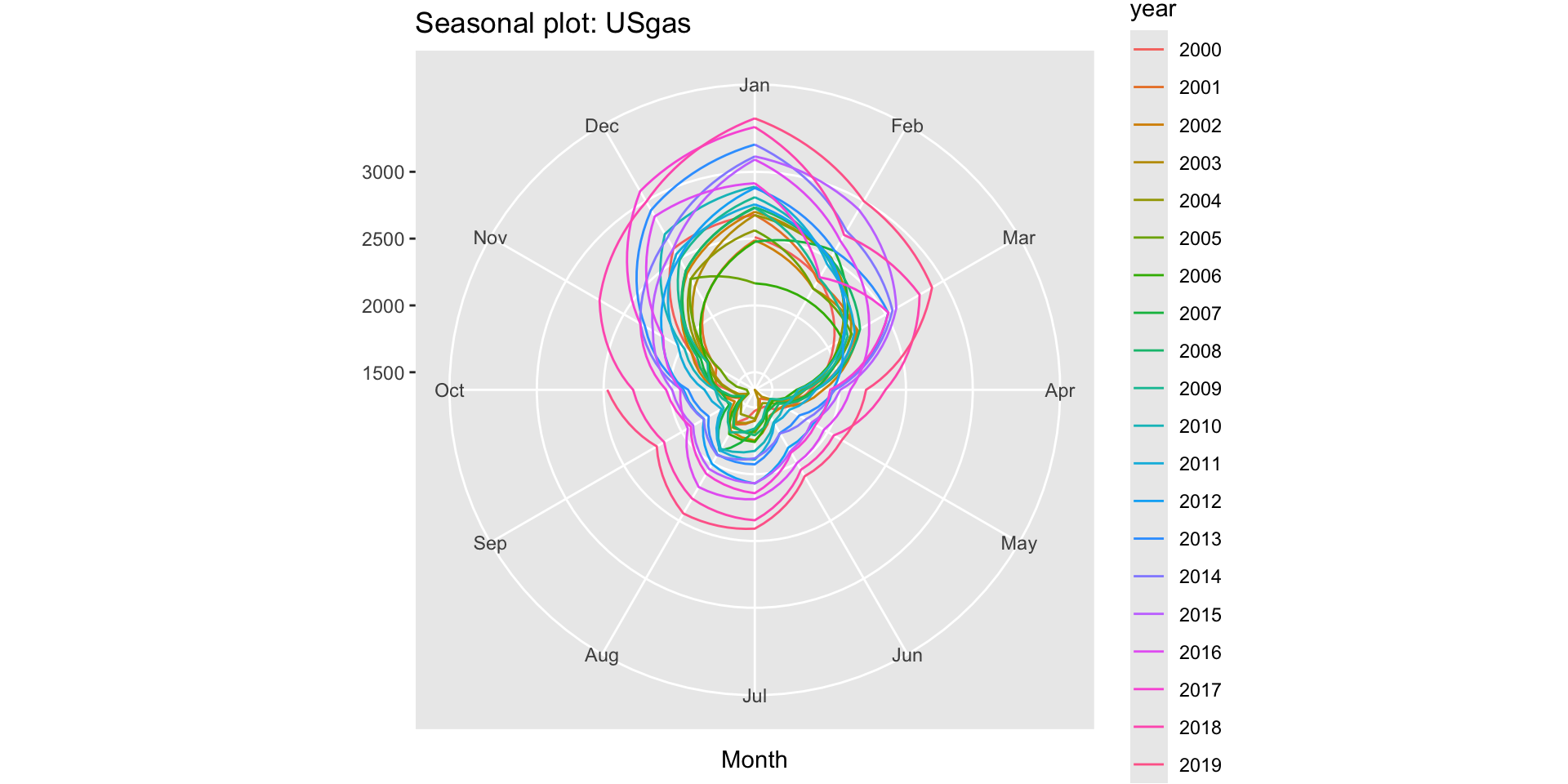

• polar
• ts_seasonal
• cycle
• box
• ts_heatmap

USgas

        Jan    Feb    Mar    Apr    May    Jun    Jul    Aug    Sep    Oct
2000 2510.5 2330.7 2050.6 1783.3 1632.9 1513.1 1525.6 1653.1 1475.0 1567.8
2001 2677.0 2309.5 2246.6 1807.2 1522.4 1444.4 1598.1 1669.2 1494.1 1649.1
2002 2487.6 2242.4 2258.4 1881.0 1611.5 1591.4 1748.4 1725.7 1542.2 1645.9
2003 2700.5 2500.3 2197.9 1743.5 1514.7 1368.4 1600.5 1651.6 1428.6 1553.2
2004 2675.8 2511.1 2100.9 1745.2 1573.0 1483.7 1584.9 1578.0 1482.2 1557.2
2005 2561.9 2243.0 2205.8 1724.9 1522.6 1534.1 1686.6 1695.1 1422.5 1428.2
2006 2165.3 2144.4 2126.4 1681.0 1526.3 1550.9 1758.7 1751.7 1462.1 1644.2
2007 2475.6 2567.0 2128.8 1810.1 1559.1 1555.2 1659.9 1896.1 1590.5 1627.8
2008 2734.0 2503.4 2278.2 1823.9 1576.4 1604.2 1708.6 1682.9 1460.9 1635.8
2009 2729.7 2332.5 2170.7 1741.3 1504.0 1527.8 1658.0 1736.5 1575.0 1666.5
2010 2809.8 2481.0 2142.9 1691.8 1617.3 1649.5 1825.8 1878.9 1637.5 1664.9
2011 2888.6 2452.4 2230.5 1825.0 1667.4 1657.3 1890.5 1891.8 1655.6 1744.5
2012 2756.2 2500.7 2127.8 1953.1 1873.8 1868.4 2069.8 2008.8 1807.2 1901.1
2013 2878.8 2567.2 2521.1 1967.5 1752.5 1742.9 1926.3 1927.4 1767.0 1866.8
2014 3204.1 2741.2 2557.9 1961.7 1810.2 1745.4 1881.0 1933.1 1809.3 1912.8
2015 3115.0 2925.2 2591.3 2007.9 1858.1 1899.9 2067.7 2052.7 1901.3 1987.3
2016 3091.7 2652.3 2356.3 2083.8 1965.8 2000.7 2186.6 2208.4 1947.8 1925.2
2017 2914.2 2340.6 2523.7 1932.5 1892.5 1910.9 2142.1 2094.3 1920.9 2032.0
2018 3335.0 2705.9 2792.6 2346.3 2050.9 2058.7 2344.6 2307.7 2151.5 2279.1
2019 3399.9 2999.2 2899.9 2201.1 2121.0 2115.2 2407.5 2437.2 2215.6 2472.3
        Nov    Dec
2000 1908.5 2587.5
2001 1701.0 2120.2
2002 1913.6 2378.9
2003 1753.6 2263.7
2004 1782.8 2327.7
2005 1663.4 2326.4
2006 1765.4 2122.8
2007 1834.5 2399.2
2008 1868.9 2399.7
2009 1776.2 2491.9
2010 1973.3 2714.1
2011 2031.9 2541.9
2012 2167.8 2503.9
2013 2316.9 2920.8
2014 2357.5 2679.2
2015 2249.1 2588.2
2016 2159.4 2866.3
2017 2357.7 3084.5
2018 2709.9 2993.1
2019

library(forecast)
ggseasonplot(USgas, year.labels = TRUE, continuous=TRUE)

ggseasonplot(USgas, polar = TRUE)

library(TSstudio)
ts_seasonal(USgas, type ="normal")

library(TSstudio)
ts_seasonal(USgas, type ="cycle")

ts_seasonal(USgas, type ="box")

ts_heatmap(USgas)

Ferramentas úteis no R

• UKgrid
• ts_quantile
• ts_quantile
• ts_quantile

UKgrid

                    m.c.seq.row..seq.n...seq.col..drop...FALSE.
2005-04-01 00:00:00                                       65080
2005-04-01 01:00:00                                       68207
2005-04-01 02:00:00                                       69172
2005-04-01 03:00:00                                       66769
2005-04-01 04:00:00                                       64660
2005-04-01 05:00:00                                       65209
2005-04-01 06:00:00                                       72376
2005-04-01 07:00:00                                       82679
2005-04-01 08:00:00                                       88706
2005-04-01 09:00:00                                       91108
                ...
2019-10-08 14:00:00                                       56875
2019-10-08 15:00:00                                       57638
2019-10-08 16:00:00                                       61961
2019-10-08 17:00:00                                       66902
2019-10-08 18:00:00                                       69943
2019-10-08 19:00:00                                       71484
2019-10-08 20:00:00                                       66677
2019-10-08 21:00:00                                       60445
2019-10-08 22:00:00                                       52730
2019-10-08 23:00:00                                       45461

ts_quantile(UKgrid)

ts_quantile(UKgrid, period = "weekdays")

ts_quantile(UKgrid, period = "monthly")

Periodograma

Representação espectral

Definição

A representação espectral de uma série temporal estacionária \(\{Z_t\}\) consiste na decomposição da série em uma soma de componentes sinusoidais, cujos coeficientes são aleatórios e não correlacionados. Juntamente com essa decomposição, ocorre uma decomposição correspondente da função de autocovariância de \(\{Z_t\}\) também em termos de sinusoides.

• A análise do processo estacionário através da representaão espectral é conhecido como análise no dominio da frequência.
• É equivalente ao dominio do tempo baseado na função de autocovariância mas fornece uma forma alternativa de ver o processo que, em alguns casos, pode ser bastante útil.

Espectro

Função de densidade espectral

Seja \(\{Z_t, t \in \mathbb{Z} \}\) um processo estocástico estacionário com média zero e função de autocovariância tal que \[\sum_{\tau = -\infty}^{\infty} |\gamma(\tau)| < \infty, \quad \text{(condição de independência assintótica)}.\]

A função de densidade espectral (ou espectro) de \(Z_t\) é definido por \[f(\lambda) = \dfrac{1}{2\pi} \sum_{\tau = -\infty}^{\infty} \gamma(\tau) e^{-i\lambda \tau}, -\infty < \lambda < \infty,\] em que \(e^{i \lambda} = \cos \lambda + i\sin \lambda \quad\) e \(\quad i = \sqrt{-1}\).

Como \(\cos(\cdot)\) e \(\sin(\cdot)\) tem período \(2 \pi\), \(f(\lambda)\) também tem período \(2 \pi\) e basta focar nossa atenção no intervalo \([-\pi, \pi].\)

Espectro

Propriedades:

• Não negativo
• Limitado
• Uniformemente contínuo
• Par
• Periódico de período \(2 \pi\)
• \(\gamma(\tau) = \int_{-\pi}^{\pi} e^{i\lambda \tau} f(\lambda) d\lambda\)

Observação: Embora tenhamos definido a função de densidade espectral sob a suposição de independência assintótica, mesmo se esta não for verificada pode existir uma densidade espectral correspondente definida da seguinte forma.

Espectro

\[\gamma(\tau) = \int_{-\pi}^{\pi} e^{i\lambda \tau} f(\lambda) d\lambda \quad \tau \in \mathbb{Z}.\]

• Se \(\tau = 0\), \(\gamma(0) = \mathbb{V}(Z_t) = \int_{-\pi}^{\pi} f(\lambda) d\lambda\)
• Desta forma, o espectro \(f(\lambda)\) pode ser interpretado como uma decomposição da variância do processo.
• Ademais, \(f(\lambda) d\lambda\) é a contribuição à variância atribuida à componente do processo com frequência no intervalo \((\lambda, \lambda + d\lambda)\).
• Assim, um pico no espectro indica uma contribuição importante à variância do processo da frequência no intervalo relacionado ao pico.

Espectro: exemplos

DGP1: \[Z_t \sim RB(0, \sigma^2)\]

• \(\gamma(0) = \sigma^2, \quad \tau = 0\)
• \(\gamma(\tau) = 0, \quad |\tau| > 0\)
• \(f(\lambda) = \dfrac{1}{2\pi}\gamma(0) = \dfrac{\sigma^2}{2\pi}.\)

DGP2: \[Z_t = \dfrac{1}{3}(a_{t-1} + a_t + a_{t+1}), \quad a_t \sim RB(0, \sigma^2)\]

• \(\gamma(\tau) = \begin{cases} 3 \sigma^2/9, & \tau = 0 \\ 2 \sigma^2/9, & \tau = \pm 1\\ \sigma^2/9, & \tau = \pm 2 \\ 0, & |\tau| > 2 \end{cases}\)
• \(f(\lambda) = \dfrac{\sigma^2}{2\pi} \Big(\dfrac{2 \cos 2\lambda + 4 \cos \lambda + 3}{9}\Big).\)

Espectro: exemplos

DGP3: \[Z_t = \phi Z_{t-1} + a_t, \quad a_t \sim RB(0, \sigma^2)\]

• \(\gamma(\tau) = \begin{cases} \dfrac{\sigma^2}{1 - \phi^2}, & \tau = 0 \\ \dfrac{\sigma^2}{1 - \phi^2} \phi^{|\tau|}, & |\tau| \leq 1\\ \end{cases}\)
• \(f(\lambda) = \dfrac{\sigma^2}{2\pi (1 + \phi^2 - 2\phi \cos \lambda)}\)

Em todos os casos consideramos \(-\pi \leq \lambda \leq \pi.\)

Espectro: exemplos

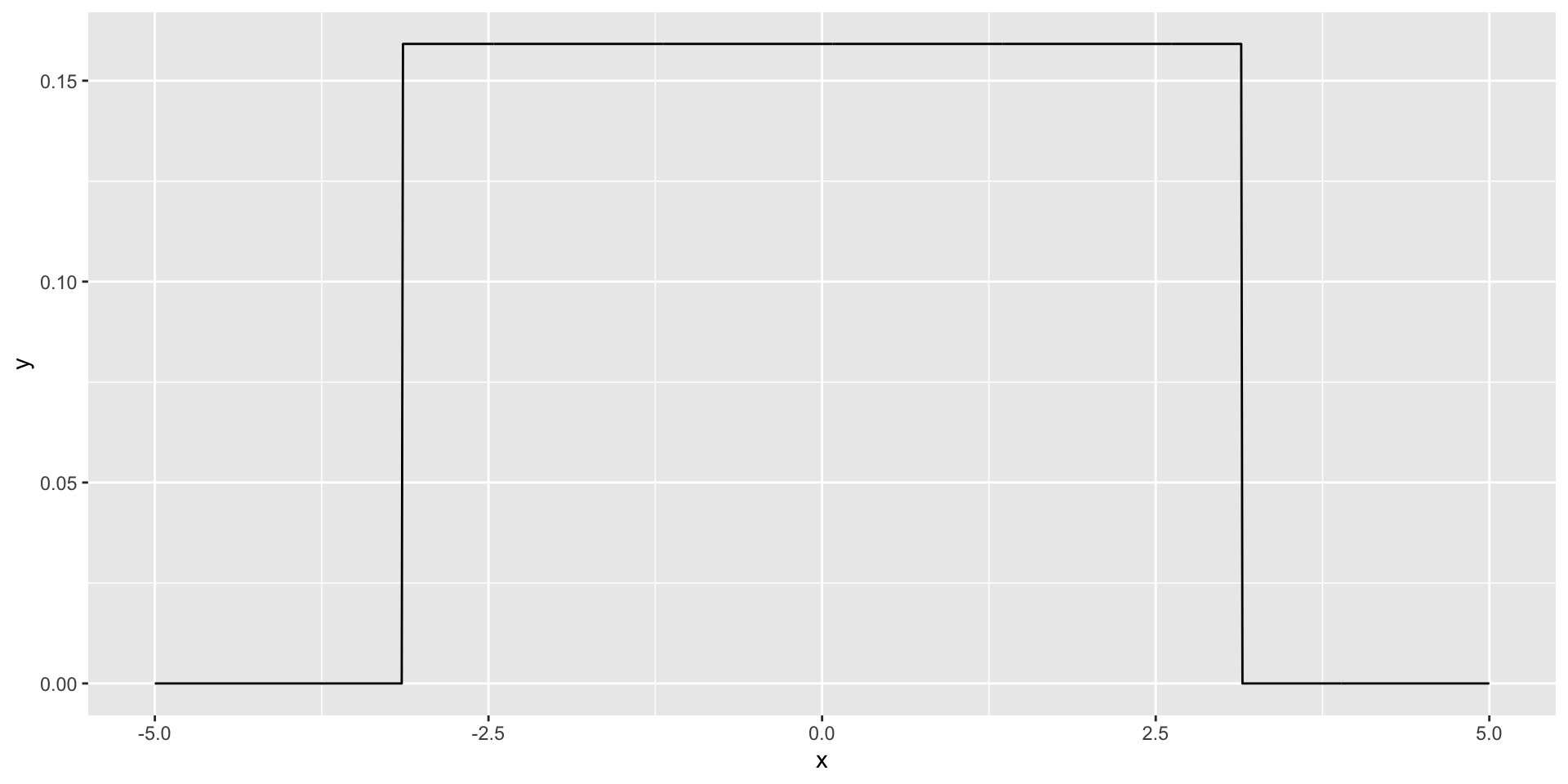

• DGP1
• DGP2

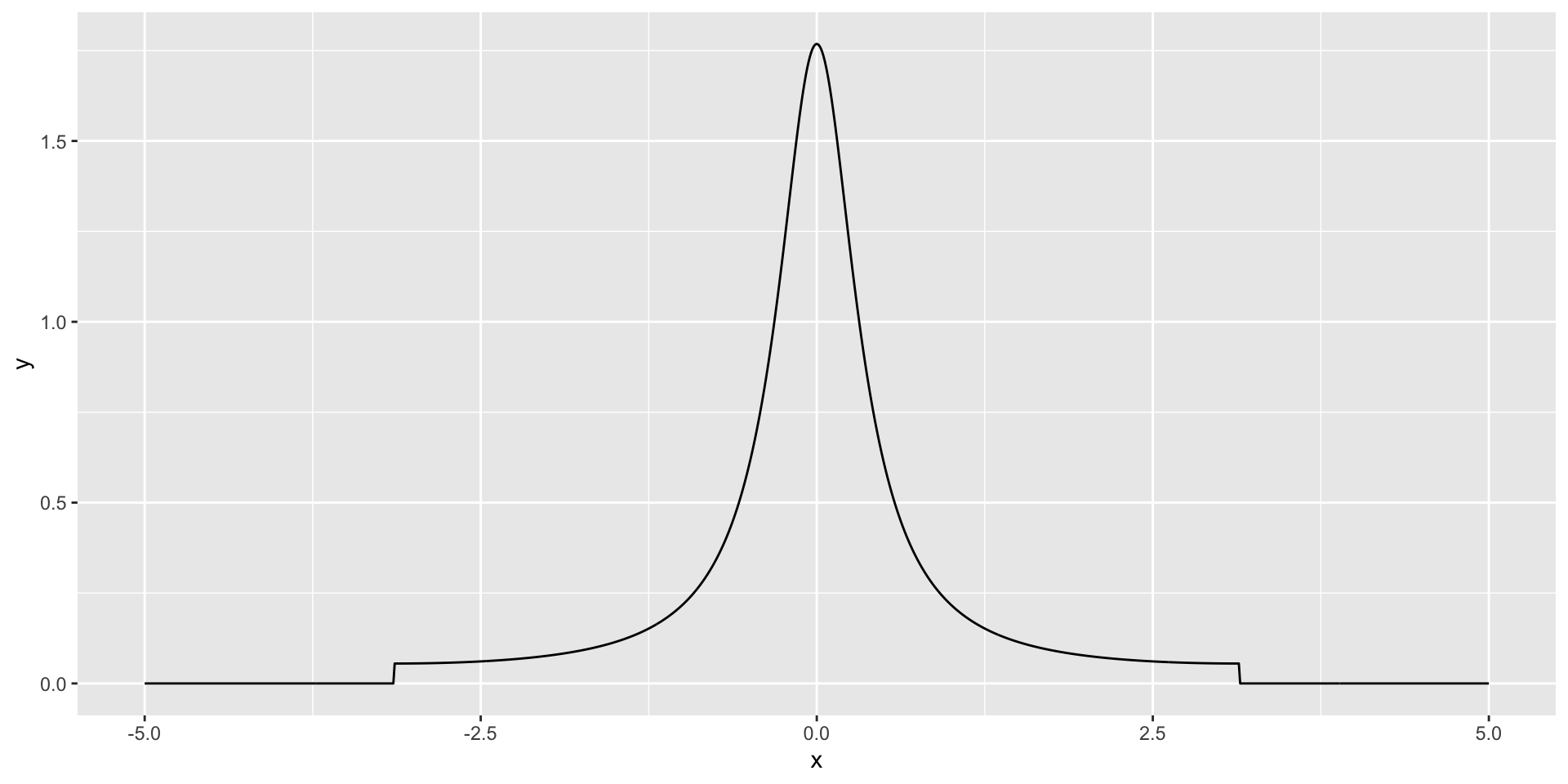

• DGP3

library(ggplot2)
lambda <- seq(-5, 5, by = 0.01)
f <- ifelse(abs(lambda) < pi, 1/(2 * pi), 0)
dgp1 <- data.frame(x = lambda, y = f)
ggplot(dgp1) + geom_line(aes(x, y))

library(ggplot2)
lambda <- seq(-5, 5, by = 0.01)
f <- ifelse(abs(lambda) < pi, (2 * cos(2 * lambda) + 4 * cos(lambda) + 3) / (9 * 2 * pi), 0)
dgp1 <- data.frame(x = lambda, y = f)
ggplot(dgp1) + geom_line(aes(x, y))

library(ggplot2)
lambda <- seq(-5, 5, by = 0.01)
phi <- 0.7
f <- ifelse(abs(lambda) < pi, 1 / (2 * pi * (1 + phi^2 - 2 * phi * cos (lambda))), 0)
dgp1 <- data.frame(x = lambda, y = f)
ggplot(dgp1) + geom_line(aes(x, y))

Periodograma

Se \(\{Z_t, t = 1, \cdots, N\}\) for uma série temporal estacionária com função de autocovariância \(\gamma(\cdot)\) e densidade espectral \(f(\cdot)\), então:

• assim como a função de covariância amostral \(\hat{\gamma}(\cdot)\) é um análogo amostral de \(\gamma(\cdot)\),
• o periodograma \(I^{(N)}(\cdot)\) é um análogo amostral de \(2 \pi f(\cdot)\).

Transformada Discreta de Fourier (TDF)

Seja \(\{Z_t, t = 1, \cdots, N\}\) uma realização de um processo estocástico com média zero. Então, a TDF é dada por \[d_j^{(N)} = \dfrac{1}{\sqrt{N}} \sum_{t = 1}^N Z_t e^{-i 2 \pi j t / N}, \quad j = 0, \cdots, N-1\]

• \(\mathbb{E}[d_j^{(N)}] = 0\)
• \(\mathbb{V}[d_j^{(N)}] = \mathbb{E} |d_j^{(N)}|^2 \approx 2 \pi f(\omega_j)\) em que \(\omega_j = \dfrac{2 \pi j}{N}.\)

Periodograma

Isto sugere que, dada uma realização \(\{Z_t, t = 1, \cdots, N\}\), um estimador para \(2 \pi f(\omega_j)\) é \[I_j^{(N)} = |d_j^{(N)}|^2 = \dfrac{1}{N} \big | \sum_{t = 1}^N Z_t e^{-i \omega_j t} \big |^2,\]

em que \(\omega_j = \dfrac{2 \pi j}{N},\) \(j = 0, \cdots, N-1\) são chamadas de frequências de Fourier.

Periodograma

Seja \(\{Z_t, t = 1, \cdots, N\}\) uma realização de um processo estocástico estacionário. Definimos o periodograma como \[I^{(N)}_j = |d_j^{(N)}|^2, \quad j = 0, \cdots, N - 1\]

Periodograma

Propriedades

1. \(I_j^{(N)}\) é assintoticamente não viesado (mas não é consistente).
2. \(I_j^{(N)} = \displaystyle \sum_{|h| < N} \hat{\gamma}_Z(h)e^{-i 2 \pi j h/ N}\)
3. \(\displaystyle \sum_{t = 1}^N (Z_t - \bar{Z})^2 = \sum_{k = 0}^{N - 1} I_k^{(N)}\)

• A primeira propriedade nos da algumas caracteristicas do periodograma (estimador do espectro)
• A segunda propriedade fornece uma forma alternativa, através das covariâncias amostrais, de calcular o periodograma para diversas frequências
• A última propriedade nos diz que \(I_k^{(N)}\) é a contribuição da frequência \(2 \pi k / N\) à soma de quadrados da série temporal (centrada).

Periodograma

• R Code
• Exemplo I
• Exemplo II
• Exemplo III
• Exemplo IV
• Exemplo V

\[I^{(N)}(\lambda) = |d^{(N)}(\lambda)|^2 = \dfrac{1}{N} \big | \sum_{t = 1}^N Z_t e^{-i \lambda t} \big |^2, \quad \lambda \in \{\frac{2 \pi j}{N}: j = 0, \cdots, N - 1 \}\]

Podemos utilizar a função periodogram() do pacote TSA ou alternativamente, utilizar uma implementação própria.

periodograma <- function(z) {
  n <- length(z)
  per <- Mod(fft(z))^2 / n
  return(per)
}

library(datasets)
library(TSA)
par(mfrow = c(1, 2))

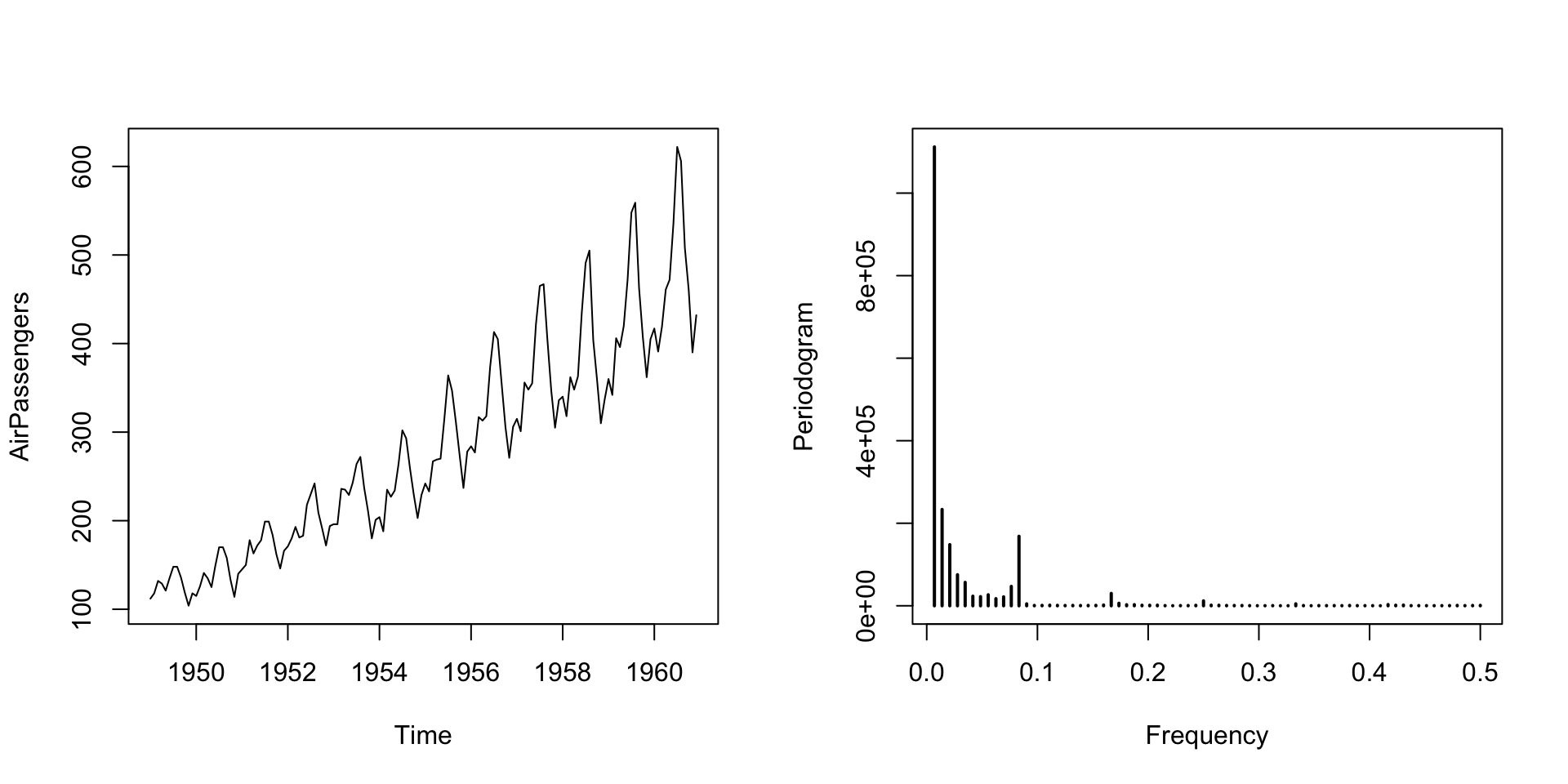

ts.plot(AirPassengers)
periodogram(AirPassengers)

• Freqüentemente, existem tendências presentes na série e estas devem ser eliminadas antes de calcular o periodograma.
• O motivo é que as tendências introduzem componentes de frequência extremamente baixa no periodograma, o que dificulta identificar frequências mais altas.
• Por essa razão, é recomendado remover a tendência antes de fazer o periodograma.

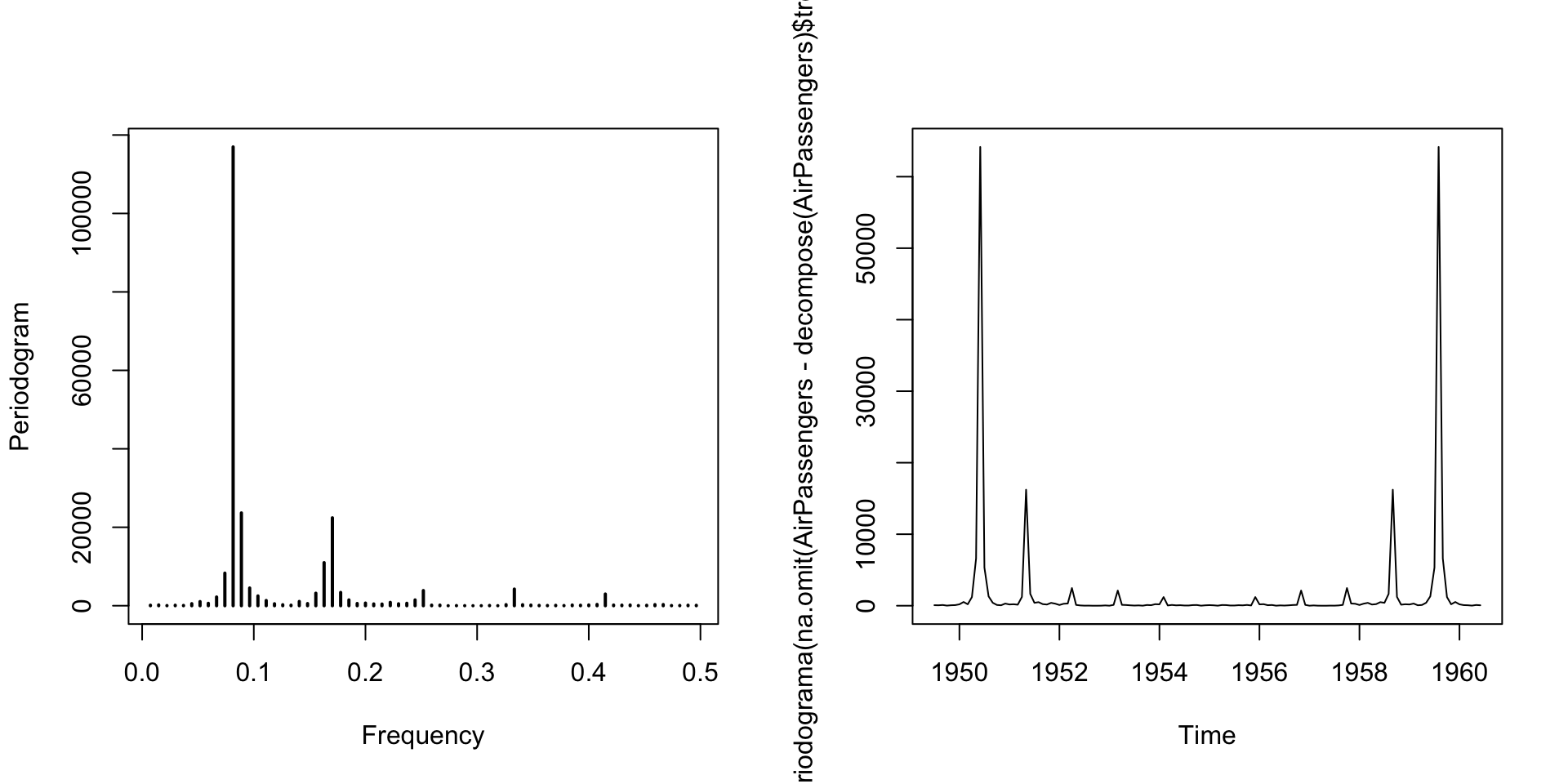

par(mfrow = c(1, 2))
periodogram(na.omit(AirPassengers - decompose(AirPassengers)$trend))
ts.plot(periodograma(na.omit(AirPassengers - decompose(AirPassengers)$trend)))

• É dificil verificar em qual lugar exatamente acontece o pico.
• Para determinar isto, precisamos ver as frequências.
• Veremos que essa frequência corresponde a 1/0.081481481 = 12.27273

perio <- periodogram(na.omit(AirPassengers - decompose(AirPassengers)$trend), plot = FALSE)
cbind(perio$freq, perio$spec)

             [,1]         [,2]
 [1,] 0.007407407 1.269290e+02
 [2,] 0.014814815 1.978911e+02
 [3,] 0.022222222 3.561589e+01
 [4,] 0.029629630 1.258122e+02
 [5,] 0.037037037 7.006523e+01
 [6,] 0.044444444 5.142501e+02
 [7,] 0.051851852 1.047800e+03
 [8,] 0.059259259 6.071532e+02
 [9,] 0.066666667 2.217274e+03
[10,] 0.074074074 8.302572e+03
[11,] 0.081481481 1.169621e+05
[12,] 0.088888889 2.365537e+04
[13,] 0.096296296 4.512837e+03
[14,] 0.103703704 2.486425e+03
[15,] 0.111111111 1.321912e+03
[16,] 0.118518519 4.937583e+02
[17,] 0.125925926 2.487421e+02
[18,] 0.133333333 1.384633e+02
[19,] 0.140740741 1.086324e+03
[20,] 0.148148148 5.429376e+02
[21,] 0.155555556 3.183138e+03
[22,] 0.162962963 1.097292e+04
[23,] 0.170370370 2.240503e+04
[24,] 0.177777778 3.379802e+03
[25,] 0.185185185 1.476595e+03
[26,] 0.192592593 5.639251e+02
[27,] 0.200000000 6.691914e+02
[28,] 0.207407407 4.506652e+02
[29,] 0.214814815 4.227881e+02
[30,] 0.222222222 8.464879e+02
[31,] 0.229629630 4.859353e+02
[32,] 0.237037037 6.195829e+02
[33,] 0.244444444 1.474465e+03
[34,] 0.251851852 3.860543e+03
[35,] 0.259259259 1.474002e+02
[36,] 0.266666667 1.544444e+02
[37,] 0.274074074 4.574005e-01
[38,] 0.281481481 3.195592e+01
[39,] 0.288888889 1.588182e+01
[40,] 0.296296296 2.072899e+00
[41,] 0.303703704 4.719144e+00
[42,] 0.311111111 6.511984e+01
[43,] 0.318518519 7.469490e+00
[44,] 0.325925926 2.729236e+02
[45,] 0.333333333 4.240071e+03
[46,] 0.340740741 2.537939e+02
[47,] 0.348148148 1.588545e+02
[48,] 0.355555556 8.422694e+01
[49,] 0.362962963 5.987252e+01
[50,] 0.370370370 9.698635e+01
[51,] 0.377777778 4.352332e+01
[52,] 0.385185185 1.740587e+02
[53,] 0.392592593 1.218460e+02
[54,] 0.400000000 1.889818e+02
[55,] 0.407407407 3.221634e+02
[56,] 0.414814815 2.976223e+03
[57,] 0.422222222 1.691171e+02
[58,] 0.429629630 1.484993e+02
[59,] 0.437037037 1.761796e+02
[60,] 0.444444444 3.558530e+01
[61,] 0.451851852 1.074108e+02
[62,] 0.459259259 2.790024e+02
[63,] 0.466666667 2.958292e+02
[64,] 0.474074074 4.943861e+01
[65,] 0.481481481 6.444015e+01
[66,] 0.488888889 1.269115e+02
[67,] 0.496296296 9.920785e+01

Utilizando a função própria, o pico acontece em 1 / 0.083333333 = 12

exemplo <- data.frame(freq = 0:131/132, periodograma = periodograma(na.omit(AirPassengers - decompose(AirPassengers)$trend)))
exemplo

           freq periodograma
1   0.000000000 7.450021e+01
2   0.007575758 6.158361e+01
3   0.015151515 1.006007e+02
4   0.022727273 1.534280e+01
5   0.030303030 6.478658e+01
6   0.037878788 8.589472e+01
7   0.045454545 1.947432e+02
8   0.053030303 5.216535e+02
9   0.060606061 2.029744e+02
10  0.068181818 1.209833e+03
11  0.075757576 6.609245e+03
12  0.083333333 6.415949e+04
13  0.090909091 5.333546e+03
14  0.098484848 1.311309e+03
15  0.106060606 4.120956e+02
16  0.113636364 1.051530e+02
17  0.121212121 6.160094e+01
18  0.128787879 3.014609e+02
19  0.136363636 1.756392e+02
20  0.143939394 2.059318e+02
21  0.151515152 1.439459e+02
22  0.159090909 1.232017e+03
23  0.166666667 1.622204e+04
24  0.174242424 1.651894e+03
25  0.181818182 4.092857e+02
26  0.189393939 4.973683e+02
27  0.196969697 2.227047e+02
28  0.204545455 1.652857e+02
29  0.212121212 3.999853e+02
30  0.219696970 2.861285e+02
31  0.227272727 1.012028e+02
32  0.234848485 2.726121e+02
33  0.242424242 3.077507e+02
34  0.250000000 2.470446e+03
35  0.257575758 1.118472e+02
36  0.265151515 3.807159e+01
37  0.272727273 9.370731e+00
38  0.280303030 1.434404e+01
39  0.287878788 6.496930e-01
40  0.295454545 9.726165e-01
41  0.303030303 6.876308e+00
42  0.310606061 3.906259e+01
43  0.318181818 2.946280e+00
44  0.325757576 1.156887e+02
45  0.333333333 2.120036e+03
46  0.340909091 1.204138e+02
47  0.348484848 9.807695e+01
48  0.356060606 5.365772e+01
49  0.363636364 2.229371e+01
50  0.371212121 4.439512e+01
51  0.378787879 5.985471e+00
52  0.386363636 1.011943e+02
53  0.393939394 7.175569e+01
54  0.401515152 2.148975e+02
55  0.409090909 1.913888e+02
56  0.416666667 1.209661e+03
57  0.424242424 3.599827e+01
58  0.431818182 1.075048e+02
59  0.439393939 5.107255e+01
60  0.446969697 7.137482e+01
61  0.454545455 2.989913e+01
62  0.462121212 2.934238e+01
63  0.469696970 8.765993e+01
64  0.477272727 9.743590e+01
65  0.484848485 6.408620e+00
66  0.492424242 5.652648e+01
67  0.500000000 8.233381e+01
68  0.507575758 5.652648e+01
69  0.515151515 6.408620e+00
70  0.522727273 9.743590e+01
71  0.530303030 8.765993e+01
72  0.537878788 2.934238e+01
73  0.545454545 2.989913e+01
74  0.553030303 7.137482e+01
75  0.560606061 5.107255e+01
76  0.568181818 1.075048e+02
77  0.575757576 3.599827e+01
78  0.583333333 1.209661e+03
79  0.590909091 1.913888e+02
80  0.598484848 2.148975e+02
81  0.606060606 7.175569e+01
82  0.613636364 1.011943e+02
83  0.621212121 5.985471e+00
84  0.628787879 4.439512e+01
85  0.636363636 2.229371e+01
86  0.643939394 5.365772e+01
87  0.651515152 9.807695e+01
88  0.659090909 1.204138e+02
89  0.666666667 2.120036e+03
90  0.674242424 1.156887e+02
91  0.681818182 2.946280e+00
92  0.689393939 3.906259e+01
93  0.696969697 6.876308e+00
94  0.704545455 9.726165e-01
95  0.712121212 6.496930e-01
96  0.719696970 1.434404e+01
97  0.727272727 9.370731e+00
98  0.734848485 3.807159e+01
99  0.742424242 1.118472e+02
100 0.750000000 2.470446e+03
101 0.757575758 3.077507e+02
102 0.765151515 2.726121e+02
103 0.772727273 1.012028e+02
104 0.780303030 2.861285e+02
105 0.787878788 3.999853e+02
106 0.795454545 1.652857e+02
107 0.803030303 2.227047e+02
108 0.810606061 4.973683e+02
109 0.818181818 4.092857e+02
110 0.825757576 1.651894e+03
111 0.833333333 1.622204e+04
112 0.840909091 1.232017e+03
113 0.848484848 1.439459e+02
114 0.856060606 2.059318e+02
115 0.863636364 1.756392e+02
116 0.871212121 3.014609e+02
117 0.878787879 6.160094e+01
118 0.886363636 1.051530e+02
119 0.893939394 4.120956e+02
120 0.901515152 1.311309e+03
121 0.909090909 5.333546e+03
122 0.916666667 6.415949e+04
123 0.924242424 6.609245e+03
124 0.931818182 1.209833e+03
125 0.939393939 2.029744e+02
126 0.946969697 5.216535e+02
127 0.954545455 1.947432e+02
128 0.962121212 8.589472e+01
129 0.969696970 6.478658e+01
130 0.977272727 1.534280e+01
131 0.984848485 1.006007e+02
132 0.992424242 6.158361e+01

Periodograma

• Note que, por padrão, a função periodogram() calcula o periodograma para as primeiras \(N/2\) frequências. Apenas \(N/2\) são suficientes pois depois os valores se repetem (veja o periodograma feito com nossa próoria função)
• Ademais, os valores do periodograma obtidos pela função periodogram() e pela nossa função periodograma(), não são os mesmos.
• periodogram() utiliza uma versão padronizada do periodograma. Isto é opcional pois, embora os numeros sejam diferentes, o mesmo padrão será observado.

Referências

• Krispin, R. (2019). Hands-On Time Series Analysis with R: Perform time series analysis and forecasting using R. Packt Publishing Ltd. Chapter 6.
• Morettin, P. e Toloi, C. (2006). Análise de Séries Temporais. Blucher. Cap 16.
• Shumway, R. H., Stoffer, D. S., & Stoffer, D. S. (2017). Time Series Analysis and Its Applications. Springer, 4ed. Chapter 4
• Brockwell, P. J., & Davis, R. A. (2016). Introduction to Time Series and Forecasting. Springer. 3ed. Chapter 4
